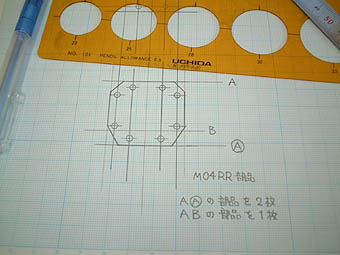

まずは、１０㍉方眼紙に図面を描きます。方眼紙なら図面も簡単に描けますので、レッツトライ！ 基本的に２種類のプレートを作るんですが、１枚は下を７．５ｍｍ短くカットするだけなので、図面は１枚で十分です。 |
|

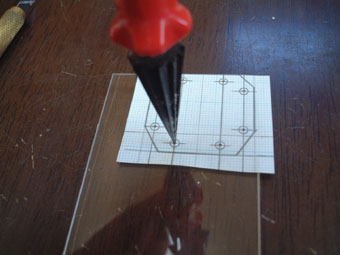

切り離した図面を紙両面テープで板に貼ります。いきなりカイダック板に貼り付けて製作するのもいいですが、失敗を考慮して今回はアクリル板で雛型を作ってから、本製作に入ることにします。いつでも複製できるし（ｗ 貼り付けたら穴位置を千枚通しみたいなモノでグリグリっと印を付けます。その後、カッターナイフで外形をケガキます。 |
|

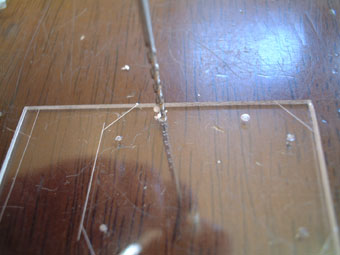

図面を剥がして、グリグリした穴位置にピンバイスで印を付け直します。こうすれば、ドリルの先端が吸い込まれるように穴に入ります。わずかなズレが失敗につながるので、穴開けは特に慎重に行ってください。 |
|

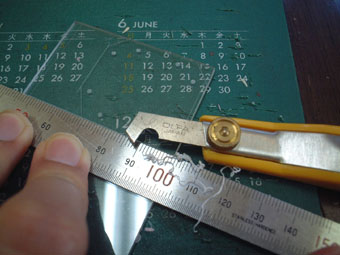

余分なトコをＰカッターでカットします。両面から切り込んで、後は手でバキっと折ります。切り込みが浅いと変な割れ方をする時があるので注意。 |
|

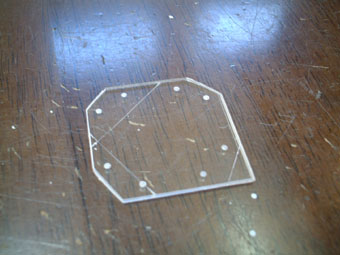

やすりで角を取ります。これは、サスアームとかカツカツに干渉する場合があるので、なるべく図面どおりに削っておきましょう。 片側ができれば、後は裏返して反対側もケガキが入れられるので、片側のみ整形すればＯＫです。 |
|

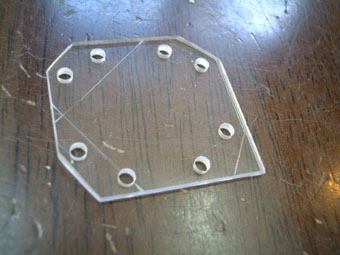

外形ができたら穴を開けます。ボール盤が一番良いんですが、カイダックに直に穴をあけるならピンバイスでも不可能ではありません。 ハンドドリルでも大丈夫でしょう。 |
|
雛型が完成したので、カイダックに両面テープで貼り付けます。 |
|

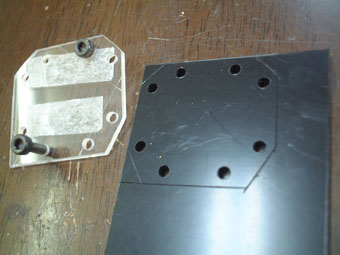

雛型をガイドにして穴を開けます。開けたら、穴にネジを２本くらい対角にハメて外形をカッターナイフでケガキます。 後はＰカッターで外形を切り出します。アクリル板と同じ要領で、両面から切り込んで折る。角はやすりでガリガリ削れますが、カイダックならカッターナイフでも切り取れます。その方が楽かも。 |
|

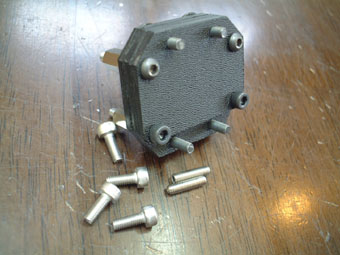

ネジをハメてみて異常がなければ完成です。外形の切り込み時にバリの出っ張りができるので、カッターナイフの刃を横にスライドさせて面取りすると綺麗に仕上がります。 この状態で切り口を更に削ると３枚綺麗に外形が揃います。ま、見た目を気にしなきゃこれで十分でしょ。 |
|

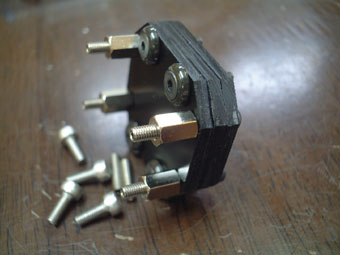

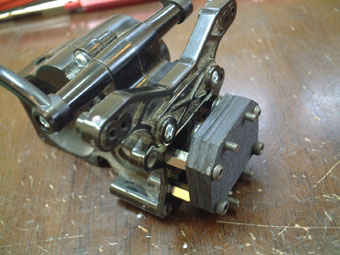

組み付けました。問題無し。サーボポストを２セット買ってくれば完成♪ この間の時間はゆっくりやっておよそ２時間弱くらいですので、これなら十分誰でも作れるかと思います。 ガンガってみよ～♪ |
